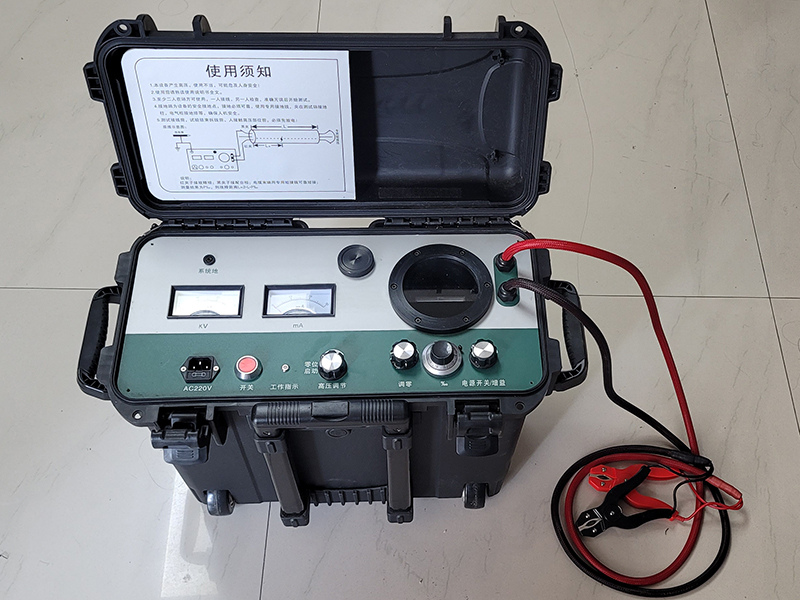

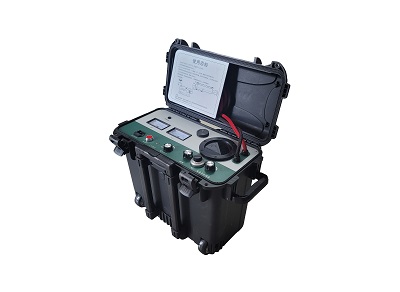

高壓電橋故障測試儀 GDBN-DQ016

  設備簡介

  高壓電橋故障測試儀是基于MURRAY電橋原理而設計，適用于敷設后各種電線電纜的擊穿點及沒有擊穿但絕緣電阻值偏低的缺陷點的定位，及高壓電纜外護套故障的定位。當然，也可用于電纜廠內各種線纜的缺陷點定位。

  設備采用開關電源構成高壓恒流源，采用高靈敏度放大器及檢流計指示平衡，與比例電位器構成平衡電橋，整體置于高電位。測試線為特別設計的雙芯高壓橡皮電纜，采用四端電阻測量法避免了引線電阻引入的誤差，面板上操作鈕處于地電位，通過絕緣桿操作電橋。高壓恒流源和電橋集成在一個便攜式工業塑料機箱內。因此，該設備電壓高、重量輕、操作方便、使用安全。

一、功能及應用

  高壓電橋故障測試儀具有三種特點：

1．直流耐壓試驗：設備可輸出0～15kV直流電壓，可用于電纜直流耐壓試驗。

2．燒穿故障點：燒穿及降低高阻及閃絡型故障點的電阻。

3．故障預定位：利用電橋原理進行預定位，四端電阻測量法避免了引線電阻引入的誤差。

高壓電橋故障測試儀特別適用于：

1．敷設后電纜的高阻擊穿點，特別是難以燒成低阻的線性高阻擊穿點，如電纜中間接頭的線性高阻擊穿。

2．閃絡型擊穿點，擊穿后恒流源能維持電弧，有穩定電流通過電橋，電橋有足夠的靈敏度。

3．尚未擊穿，但電阻偏低的缺陷點，如用兆歐表發現電纜阻值較低，但運行電壓下不擊穿的絕緣缺陷點。

二、技術參數

  1.測試電壓：負高壓，0～15kV，連續可調

  2.最大電流：30mA

  3.測試比例精度：±（0.2%·L±1）米

  4.燒穿電壓：0～15kV，連續可調

  5.燒穿電流：30mA

  6.工作電源：AC220V±10%

  7.抗干擾能力：＞100VAC

  8.重量：≤12kg

  9.外形尺寸：長450mm × 寬330mm × 高320mm

三、設備配置

高壓電橋設備1臺、說明書一本、附件一包、放電棒一套、保修卡、裝箱清單及出廠檢驗報告各一份。
