隨著社會的發展和儀器的不斷進步，儀器在使用過程中會出現一些故障。然而，有些缺點是肉眼看不見和預測不到的。因此，相應的故障檢測儀會出現在每個人的眼前，成為家庭的好幫手。電纜的使用對你來說并不新鮮，所以你可能不太清楚電纜的故障。只有專業的人員或相對豐富的經驗才能準確地確定錯誤的根本原因，而電纜故障檢測儀的出現可以幫助您緩解這一問題。如果您對本產品有足夠的了解和自己所處的行業，可以為了使用心得，本文下面就電纜故障檢測儀的環繞檢測方法向您介紹。

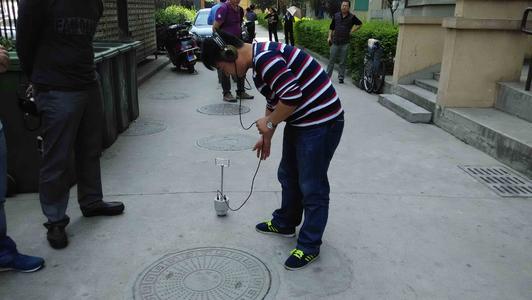

包圍試驗：如果接收正常，根據黑近紅遠的原則，接地棒周圍應有穩定的響應，箭頭應保持向前。


確定響應范圍：從管道的近端開始，遠離變送器，使A框的紅色端朝前，逐漸遠離變送器進行測試。隨著距離的增加，信號逐漸減小，增益也相應增大。信號的幅度和相位將逐漸變得不穩定，最終無法區分。當信號可以正確解析時，記錄位置和接收器增益。此位置到接地棒的距離是此故障的最大單向響應范圍?？紤]到管道敷設的環境因素（如在電纜溝內敷設超高壓電纜，但僅在溝外測試），故障點處的響應范圍一般小于接地節點處的響應范圍。因此，建議以實測響應范圍的1/3~1/2作為試驗間隔。例如，當測量的響應范圍為20米時，建議的測試間隔為6-10米，當作為障礙物檢測和測試的間隔時，可以避免過大的距離和故障點的泄漏，也可以加快測試速度。在測試中，建議在確定響應范圍時使用記錄的增益值，不能漏過小的信號，避免過大的增益造成不必要的噪聲響應。




如果使用變電站接地網作為變送器接地，則無法進行確認試驗。推薦的一般測試距離為3~5m，在不影響效率的前提下，可滿足大多數要求。如果故障電阻過高，則適當縮短測試距離。

使用電纜故障測試儀如何確定其響應范圍？
