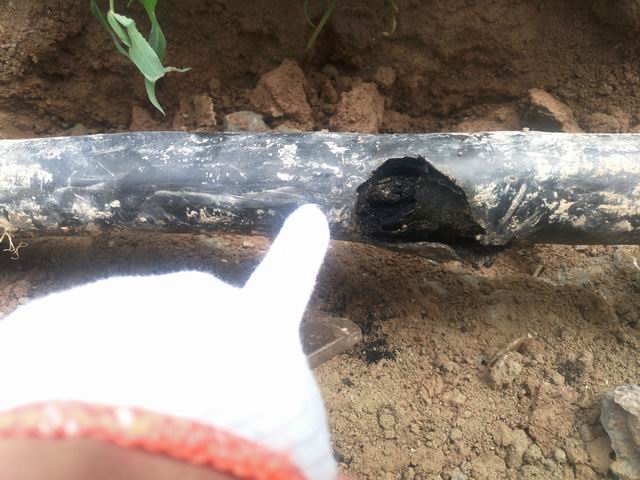

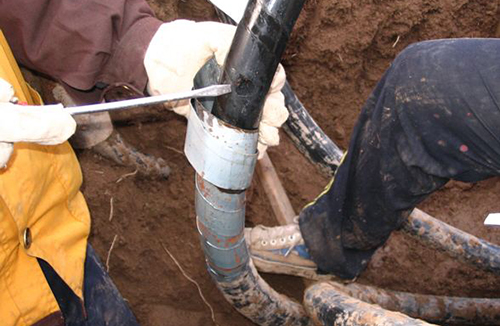

根據Murray電橋原理，設計了一種高壓電纜外護套故障測試儀，可用于各種電線電纜敷設后的擊穿點和絕緣電阻低而無擊穿的缺陷點的定位。




當然，它也可以用來定位電纜廠各種電纜的缺陷點。該裝置電壓高、重量輕、操作方便、使用安全。與波反射法相比，橋梁平衡法無盲區，特別適用于短索及近端斷裂點的判斷。


電纜護套故障測試儀采用開關電源構成高壓恒流源，空載電壓7500v，短路電流40mA，高靈敏度放大器和電流計指示平衡，比例電位器組成平衡電橋，整體置于高電位。

測量電纜是一種特殊設計的雙芯高壓橡膠電纜。采用四端電阻測量法，避免了引線電阻帶來的誤差，電纜通過編織屏蔽層可靠接地，面板上的操作按鈕處于低電位，電橋通過絕緣棒操作。




高壓恒流源和電橋集成在便攜式鋁合金箱體中。因此，該設備具有電壓高、重量輕、操作方便、使用安全等優點。與波反射法相比，橋梁平衡法無盲區，特別適用于短索及近端斷裂點的判斷。

高壓電纜外護套故障測試儀概述

電纜外護套故障測試儀
