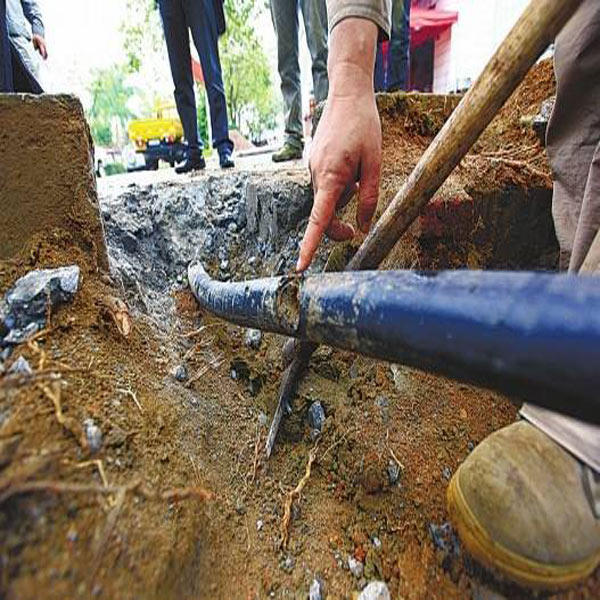

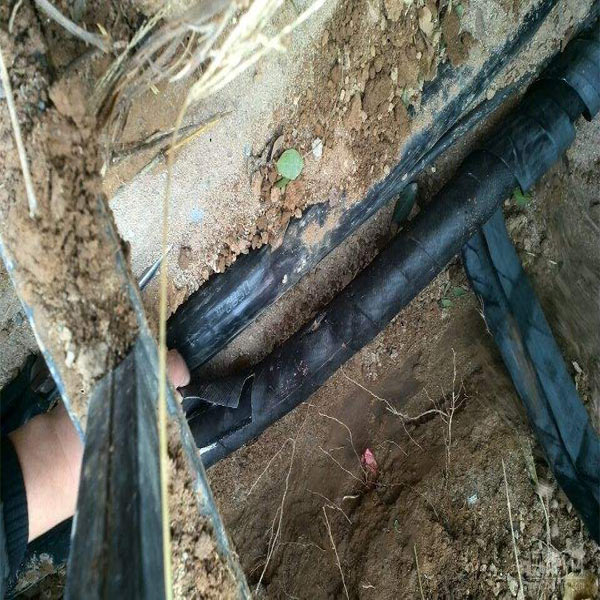

電力電纜指用于傳輸和分配電能的電纜。常用于城市地下電網、發電站的引出線路、工礦企業的內部供電及過江、過海的水下輸電線。


電力電纜的基本結構由線芯（導體）、絕緣層、屏蔽層和保護層四部分組成。




電力電纜的分類:


按電壓等級可分為：中、低壓電力電纜（35千伏及以下）、高壓電纜(110千伏以上)、超高壓電纜（275～800千伏）以及特高壓電纜（1000千伏及以上）。


按絕緣材料分為：按絕緣材料可分為：油浸紙絕緣電力電纜、塑料絕緣電力電纜、橡皮絕緣電力電纜。


油浸紙絕緣電力電纜以油浸紙作絕緣的電力電纜。其應用歷史最長。它安全可靠，使用壽命長，價格低廉。主要缺點是敷設受落差限制。自從開發出不滴流浸紙絕緣后，解決了落差限制問題，使油浸紙絕緣電纜得以繼續廣泛應用。


塑料絕緣電力電纜絕緣層為擠壓塑料的電力電纜。常用的塑料有聚氯乙烯、聚乙烯、交聯聚乙烯。塑料電纜結構簡單,制造加工方便，重量輕，敷設安裝方便,不受敷設落差限制。因此廣泛應用作中低壓電纜，并有取代粘性浸漬油紙電纜的趨勢。其最大缺點是存在樹枝化擊穿現象，這限制了它在更高電壓的使用。




橡皮絕緣電力電纜絕緣層為橡膠加上各種配合劑，經過充分混煉后擠包在導電線芯上，經過加溫硫化而成。它柔軟，富有彈性，適合于移動頻繁、敷設彎曲半徑小的場合。

按電流制分為：交流電纜和直流電纜
