電纜故障測試儀的發展及應用
時間: 2020-12-24 16:56
瀏覽次數：
近些年來，隨著社會的不斷發展，計算機技術和電子技術也發展的越來越繁榮。電纜故障識別儀我們在之前的文章中簡單的介紹過，在這里就不一一贅述了。今天小編繼續帶大家關注電
近些年來，隨著社會的不斷發展，計算機技術和電子技術也發展的越來越繁榮。電纜故障識別儀我們在之前的文章中簡單的介紹過，在這里就不一一贅述了。今天小編繼續帶大家關注電纜故障測試儀的相關知識，感興趣的小伙伴們千萬不要錯過啦。
近年來，隨著電子技術與計算機技術的發展，電纜故障測試儀的功能更加豐富、可靠性與壽命也得到一定的提高。而在今天，它的發展又呈現出新的亮點。
一、新型智能模塊的加入電纜故障測試中：光纖傳感器、高分子傳感器和生物傳感器等新型傳感器不斷出現，并將獲得較快的發展。
二、新型電纜故障測試現場總線結構的出現：擴展電纜故障測試儀表的自診斷功能，并便于維護，電纜測試系統的連接更可靠、更簡便，因此安裝費用大大降低，且控制規模可變。
三、電子電纜測試系統功能綜合化：與計算機、電力電子器件和強電控制更緊密的結合，連續控制和斷續控制并用。

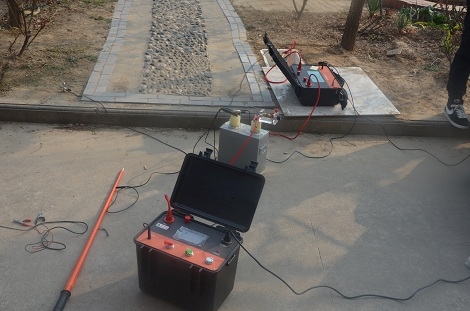

電纜故障測試儀是一套綜合性的設施。用于電力電纜開路、短路、接地、低阻、高阻閃絡性及高阻泄露性故障的測試，以及同軸通信電纜和市話電纜的開路、短路故障的非常準確測試。還可以測試電纜途徑、埋深，以及電波測速，核對審定電纜長度等，并可樹立電纜檔案以便平時保護管理。
電纜故障測試儀排查故障的方法：
1、要做電纜絕緣電阻測試，對故障電纜進行全長測試，次及以上測試波形基本一致即可。
2、絕緣電阻數據分析，接頭位置如果客戶現場資料不清，只能作為后面測試時參考。
3、確定故障點范圍和故障定點，用高壓沖閃法測試過程：脈沖法測試完成后，用沖閃法測試，根據故障絕緣情況，先用絕緣電阻較低的A相測試，電容器2微法20KV,沖擊電壓15KV,測試。
4、高壓沖閃法測試波形為故障點二次擊穿放電波形，擊穿放電波形。然后根據沖閃法測試波形，本故障故障點雖然難以擊穿放電，但是，二次擊穿波形，可以確定故障距離，就算完成了粗測。
5、后面就是故障點精確定點。該測試現場，在粗測距離范圍內，正好是堆煤場，定點測試環境比較差。定點只能在煤堆上進行，通過仔細工作，在亂石堆上通過聲磁同步定點儀，確定了故障點。
6、電纜的耐壓試驗，用串聯諧振對已經維修的電纜進行耐壓試驗，耐壓時間不得低于一個小時。在規定時間內發生冒煙、出氣、焦臭、閃弧放電聲等，都表明絕緣有缺陷。如果升壓過程無異相，則表明耐壓性能良好，可以正常投入使用了。
今天的內容我們就講到這里了，想了解更多電纜故障測試儀小知識，請繼續關注小編吧。
