深圳南山區高壓電纜主絕緣故障測試案例（四）
時間: 2022-06-28 18:55
瀏覽次數：
檢修人員用低壓脈沖測試時，由于儀器的增益可能調得有點大，沒有看出近距離的開路波形。而用脈沖電流法測試時，由于不會識別近距離故障波形，同時又因電阻太高，以為很難測。
案例四 近端開路故障探測
一、故障線路情況描述及故障性質診斷
線路名址:深圳南山區 電壓等級:10kV
絕緣類型:XLPE絕緣 電纜全長:950m

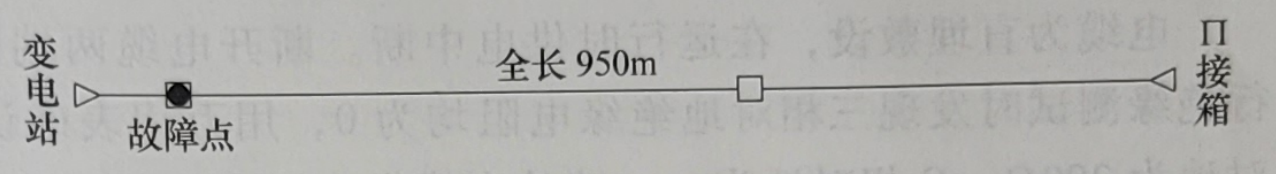

圖4-1 電纜敷設示意圖
圖4-1 電纜敷設示意圖
電纜，在電纜溝內敷設，電纜為10kV供電備用變站故障點電全長950m中間有一個接頭。在做試驗時，發現電纜存在高阻接地故障。檢修人員在現場用故障測試設備測試后，回答說測不到全長，并且脈沖電流波形也看不太懂，要求技術支持。
電纜故障測試專業技術人員到達現場后，用兆歐表測試三相對地絕緣電阻為:A相對地350MΩ、B相對地50MΩ、C相對地300MΩ，沒有進行電纜連續性試驗，確診電纜發生了多相對地高阻故障。電纜敷設情況如圖4-1所示。
二、故障測試儀器
GDBN-2000型電力電纜故障測距儀、2500V兆歐表等。
三、故障測距與定位過程
用GDBN-2000的低壓脈沖法，通過A相對金屬護層測試，得圖4-2 所示波形，通過B、C相對金屬護層測試，波形完全一樣，分析后認為電纜在16m處開路。再重新用萬用表測試電纜的連續性，確認電纜確實斷線了。
到16m處打開電纜溝蓋板，發現電纜被鋸斷，為開路故障。

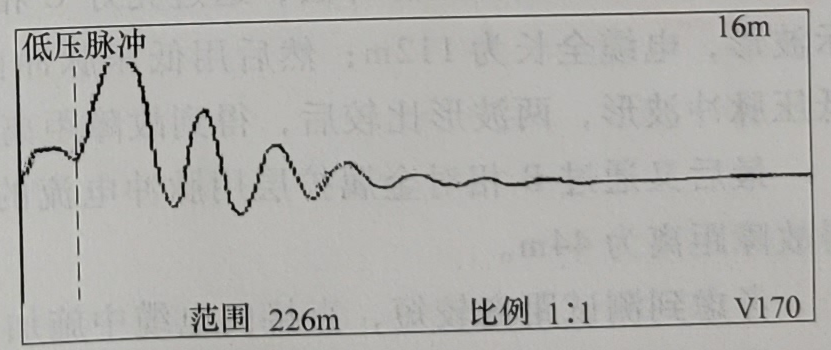

圖4-2 電纜故障波形
測試體會：
檢修人員用低壓脈沖測試時，由于儀器的增益可能調得有點大，沒有看出近距離的開路波形。而用脈沖電流法測試時，由于不會識別近距離故障波形，同時又因電阻太高，以為很難測。
實際上，如果能遵循測試步驟，進行電纜的連續性試驗，就能及早知道電纜的開路現象，測試時就會少走彎路。
光大百納電子，電纜故障檢測設備專家
圖4-2 電纜故障波形
測試體會：
檢修人員用低壓脈沖測試時，由于儀器的增益可能調得有點大，沒有看出近距離的開路波形。而用脈沖電流法測試時，由于不會識別近距離故障波形，同時又因電阻太高，以為很難測。
實際上，如果能遵循測試步驟，進行電纜的連續性試驗，就能及早知道電纜的開路現象，測試時就會少走彎路。
光大百納電子，電纜故障檢測設備專家
