接頭反射不明顯的電纜故障探測案例（十一）
時間: 2022-07-23 09:56
瀏覽次數：
供電線路在運行中跳閘后停電 將電纜終端頭與兩端設備分開后，用兆歐表測量， 發現是電纜線路發生了接地故障。
一、故障線路情況描述及故障性質診斷
線路名址:上海制皂廠 電壓等級:10kV
絕緣類型:油浸紙絕緣 電纜全長:494m
供電線路在運行中跳閘后停電 將電纜終端頭與兩端設備分開后，用兆歐表測量， 發現是電纜線路發生了接地故障。
用兆歐表和萬用表測量電纜三相對地絕緣電阻，A相對地為∞，B相對地為12kΩ， C相對地為8，電纜線路發生了單相高阻接地故障。電纜敷設情況如圖 11-1所示。

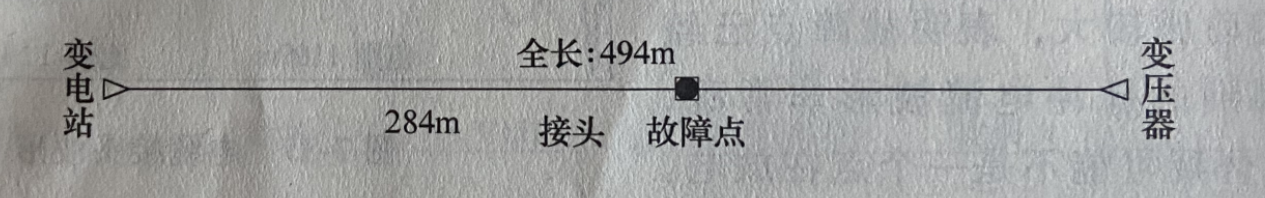

11-1 電纜敷設情況如圖
11-2 電纜全長波形
11-1 電纜敷設情況如圖
二、電纜故障測試儀器
三、電纜故障測距與定位過程
依據用戶提供的資料，全長大概 500m 左右。用低壓脈沖法在變電站內通過A相對金屬護層進行測試，選擇波速度為160m/ps 時，測得圖7-38所示波形，得電纜全長為494m。從圖7-38 所示的波形上可以看到，在A點上出現一個小正反射，距離是284左右，查資料得知此為中間接頭。
11-2 電纜全長波形
在變電站端，通過向B相和金屬護層之間施加高壓脈沖信號，用脈沖電流法測試，得圖11-2所示波形，故障距離為284m。測試時，儀器的增益調的有點大，但測得的波形還是比較容易理解的。
直接攜帶GDBN-D30電纜故障定儀到280多米的接頭處去定點，在地面上能很清楚地聽到放電聲，挖出電纜中間接頭后發現，接頭盒已燒穿并形成約3cmx4cm一個洞。
圖7-39 電纜故障波形
測試體會:
在分析波形時，不要放過每一個反射脈沖，把測定的反射脈沖的位置和圖樣資料查對一下，看是否是接頭故障。一般來說，接頭在整條電纜中是相對薄弱的環節。
