雙電纜并聯供電雙故障點的故障探測案例（二十
時間: 2022-08-19 22:27
瀏覽次數：
電纜的故障點如果在鐵管內或在鐵板下時，因磁場信號被屏蔽，儀器將接收不到脈沖磁場信號，這時不能用聲磁同步法定點。同時電纜的故障點如果在覽溝或PVC 管內時，故障點放電產生
一、故障線路情況描述及故障性質診斷
線路名址:生產車間 電壓等級:10kV
絕緣類型:XLPE絕緣 電纜全長:515m
此線路為兩根10kV240mm電纜，從變電站到車間并聯供電;全長大約500多米，400m處有一接頭;前400多米在電纜溝內，后100多米為直埋敷設;埋深0.5~1m不等，電纜溝很窄，共有十多根電纜相互積壓在一起;電纜敷設情況如圖 22-1所示。

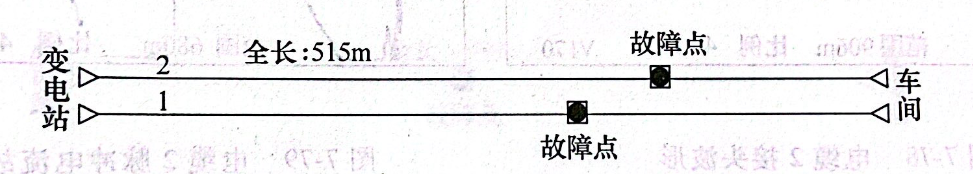

圖22-1 電纜敷設示意圖
用兆歐表測試絕緣電阻知:第一根電纜(電纜1)C相對地05MΩ，第二根電纜(電纜2)B相對地4MΩ，其他均為∞，最后確診兩根電纜都發生了單相高阻接地故障。
二、電纜故障測試儀器
GDBN-G60一體化電纜測試高壓電源 、GDBN-C1000 電力電纜故障測試儀、GDBN-D10聲磁數顯靜噪定點儀 、500V兆歐表等。
圖22-2電纜1全長波形

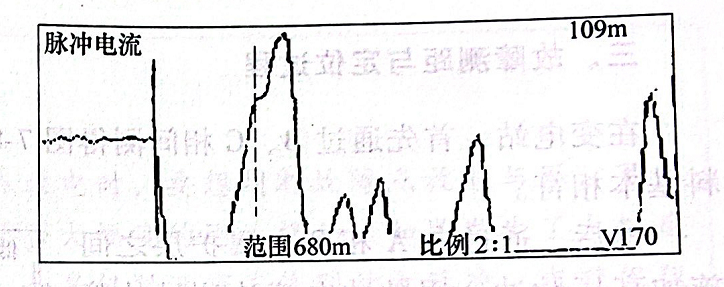

圖22-3電纜1脈沖電流故障波形
電纜故障測試儀廠家_電纜識別儀_電纜故障檢測儀_光大百納
三、故障測距與定位過程
在變電站端，對電纜1用低壓脈沖法通過A相對金屬護層測試，得到圖22-1所示波形，其全長為513m。因是高阻故障，低壓脈沖法測不出故障距離。

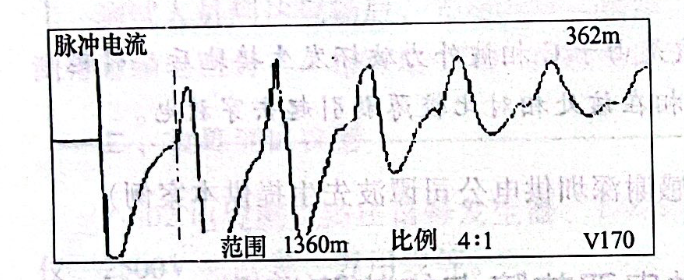

然后用脈沖電流法通過向C相和金屬護層之間施加高壓脈沖進行測試，得到圖22-3所示波形，故障距離為362m。
362m處是在電纜溝內，到該處后打開蓋板聽到明顯的放電聲并看到電纜1上有一個洞，為開放性的電纜本體擊穿故障。
圖22-2電纜1全長波形
在變電站端，對電纜2進行測試，通過C相對金屬護層之間用低壓脈沖法測試，得到圖22-3 圖22-4所示波形，電纜2的全長為517m，在415m處有一接頭。
圖22-3電纜1脈沖電流故障波形

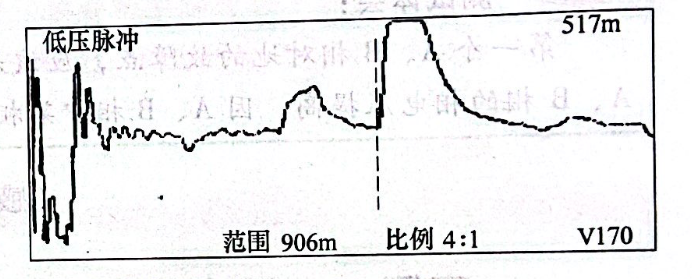

圖22-4電纜2全長波形
然后通過向B相和金屬護層之間施加高壓脈沖，用脈沖電流法進行測試，得到圖22-6所示波形，故障距離為412m，和接頭距離415m很接近，分析后認為故障點可能就在此接頭處。

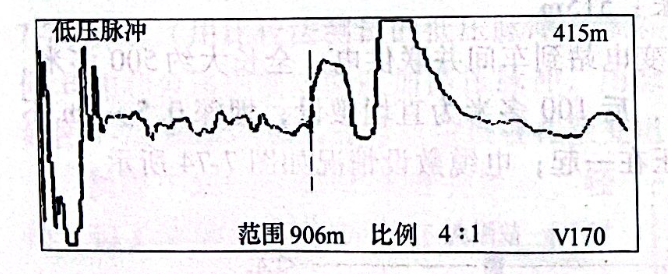

圖22-5電纜2接頭波形
圖22-6 電纜2脈沖電流故障波形
從400m處到車間這段電纜為直埋敷設，用GDBN-D10聲磁數顯靜噪定點儀到接頭處進行定點時發現，儀器在該處根本就收不到脈沖磁場信號，不能用聲磁同步法定點;通過耳機也聽不到故障點的放電聲音，不敢確定故障點就在該處。
然后又到車間端，重新對電纜2進行測試，通過向B相和金屬護層之間施加高壓脈沖，用脈沖電流法測得圖22-7所示波形，從波形圖上可以看到故障波形很亂，好故障放電不太充分，但高壓信號發生器的電壓表指針回?cái)[很大，說明故障點充分放電了。根據經驗，這種放電波形表明故障點應該在接頭處。
圖22-7車間端測電纜2脈沖電流故障波形
然而再到接頭處去定點，仍然沒有磁場和聲音信號，于是決定把電纜接頭挖出;挖開電纜后發現，電纜被一個大鐵板蓋住，掀開鐵板后看到鐵板下蓋有一小段電纜溝，電纜接頭就在溝內，為冷縮頭;把接頭打開后，看到在接頭的根部靠近變電站方向上有放電痕跡，為封閉性的電纜接頭故障。
圖22-7車間端測電纜2脈沖電流故障波形
測試體會:
1.電纜的故障點如果在鐵管內或在鐵板下時，因磁場信號被屏蔽，儀器將接收不到脈沖磁場信號，這時不能用聲磁同步法定點。同時電纜的故障點如果在覽溝或PVC 管內時，故障點放電產生的聲音信號不能以振動的形式傳播到大地面，儀器也接收不到聲音信號。
2.在故障點已經充分放電，而得不到比較規則的脈沖電流波形時，表明故障點可能在接頭處。
