電纜故障測試儀之脈沖電流法（二）
時間: 2022-12-23 09:58
瀏覽次數：
直流高壓閃絡測試法(簡稱直閃法)用于測量閃絡性擊穿故障，即故障點電阻極高，在用高壓試驗設備把電壓升到一定值時就產生閃絡擊穿的故障。
電纜故障測試儀之脈沖電流法（二）★直流高壓閃絡測試法
直流高壓閃絡測試法(簡稱直閃法)用于測量閃絡性擊穿故障，即故障點電阻極高，在用高壓試驗設備把電壓升到一定值時就產生閃絡擊穿的故障。在預付性實驗中發現的電纜故障多屬干該類故障。
直閃法接線如圖1 所示，T1 為調壓器、T2 為高壓試驗變壓器，容量在0.5~1.0KV·A之間，輸出電壓在30~60kV之間;C為儲能電容器;L為線性電流耦合器。線性電流耦合器L的輸出經屏蔽電纜接測距儀器的輸人端子。注意:一般線性電流耦合器L的正面標有放置方向，應將電流耦合器按標示的方向放置，否則，輸出的波形極性會不正確。

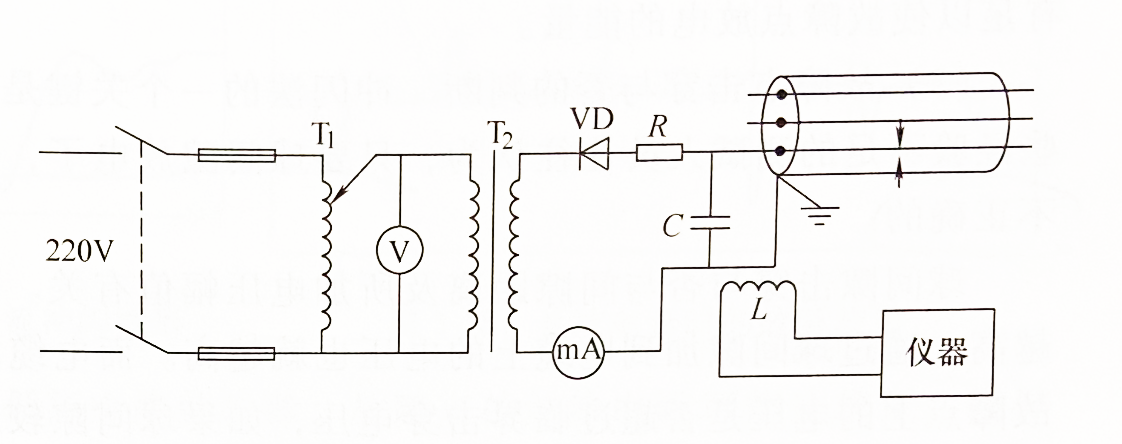

圖1 直流高壓閃絡測試接線示意圖
圖2 脈沖電流法測試波形
直閃法獲得的波形簡單容易理解。圖2所示的波形就是直閃法放電所得的脈沖電流波形;而一些閃絡性故障在幾次閃絡放電之后，往往造成故障點電阻下降，以致不能再用直閃法測試，在實際工作中應珍惜能夠進行直閃法測試而捕捉信號的機會。如果故障點電阻下降變成高阻故障后再用直閃法測量，所加的直流高壓就會大部分加到高壓發生器的內阻上從而會引起高壓發生器故障。為保險起見，這類故障在實際測量時一般用沖擊高壓閃絡測試法測試。
