電纜故障距離測試之電橋法
時間: 2023-02-14 08:57
瀏覽次數：
在電纜故障測距過程中，回路電橋平衡法是使用直流電橋?qū)﹄娎|故障進行測距的一種方法，簡稱電橋法
在電纜故障測距過程中，回路電橋平衡法是使用直流電橋?qū)﹄娎|故障進行測距的一種方法，簡稱電橋法，現場人員有把Ｒf＜100kΩ的故障稱為低阻故障的習慣，主要是因為傳統的電橋法可以測量這類故障。電橋法對于短距離電纜故障的測距，準確度相當高，因此，目前還在使用。基于電纜沿線均勻，電纜長度與纜芯電阻成正比，并根據惠斯登電橋的原理，將電纜短路接地、故障點兩側的環線電阻引入直流電橋，測量其比值。由測得的比值和電纜全長，可獲得測量端到故障點的距離。
電纜故障檢測測距廣義電橋法

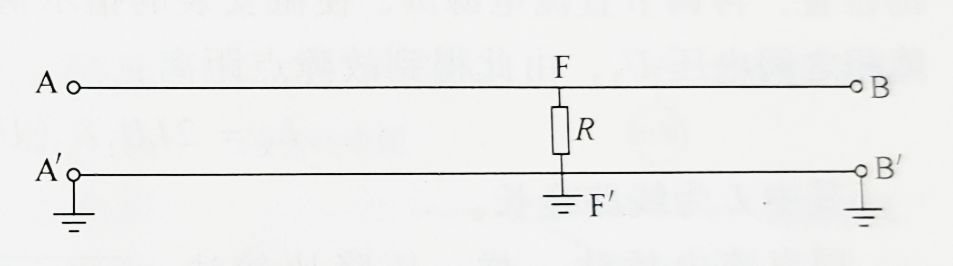

如圖 1 所示，凡是通過設備測量 AF 間的電阻大小或 AF/AB百分比或 AF 間的電容大小(F點開路時)等來計算出故障距離的各種方法，我們都暫且稱它為電橋(廣義的)。
A、B兩點代表電纜的兩端，F(xiàn)點為故障點，R為絕緣電阻，線 AB可以是線芯也可以是金屬護層(測量護層故障時)。
在進行故障性質診斷時，所測得的絕緣電阻在50kΩ 以下，就可以選用上述電橋法進行故障測距;對于護層故障，如果想測試故障距離，也可通過電橋法測量。
在進行故障性質診斷時，所測得的絕緣電阻在50kΩ 以下，就可以選用上述電橋法進行故障測距;對于護層故障，如果想測試故障距離，也可通過電橋法測量。
