三亞供電局電力電纜故障實測。

       電纜型號:10kV油浸紙介質電纜。

       故障性質:用2500V絕緣電阻表測的故障相對地絕緣電阻為85MΩ，屬于泄漏性高阻故障。

       電纜長度:標注長度為800m，測試長度為790m。測試方法:采用CVGF 法（沖閃電壓感應法）。測試波形:如圖 1所示。

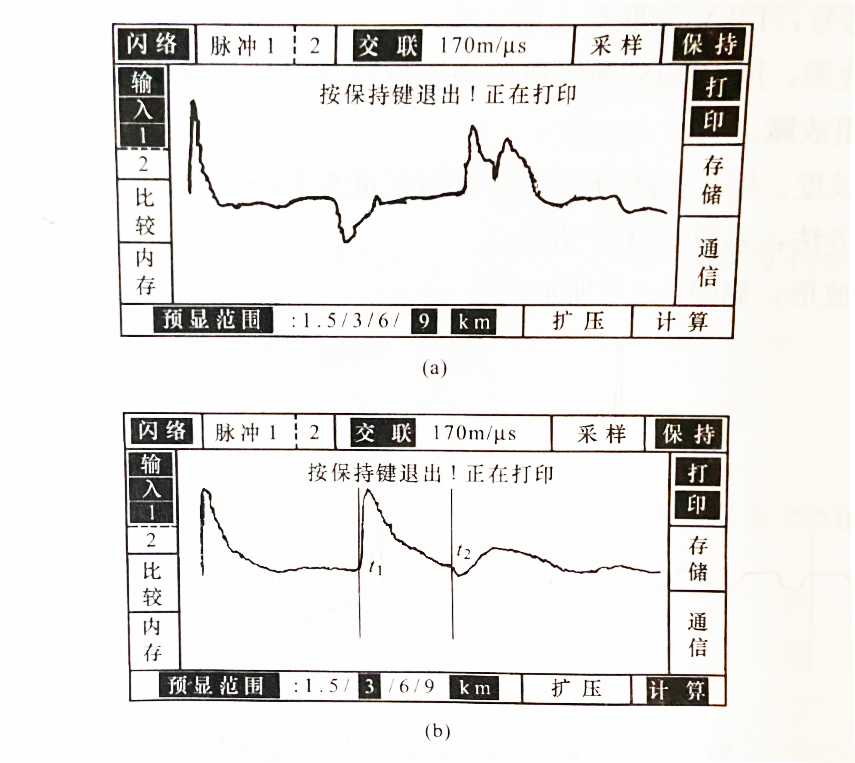

圖1三亞供電局電力電纜實測波形

(a)CVGF 法沖擊電壓為 20kV實測波形; (b)CVGF 法沖擊電壓為25kV實測波形

      波形分析:采用 CVGF 法，當沖擊電壓為20kV 時，電纜故障測試儀出現圖 1(a)所示波形，此反射波為故障點不放電波形。當把沖擊電壓升至25kV時，閃測儀出現圖1(b)所示波形，此反射波為故障點放電波形，圖中t時刻到tz時刻為故障點距離，故障距離為 660m。
