電纜故障高壓電橋定位原理

   ?  利用Murray電橋對擊穿點定位是經典的辦法，方便而準確。電橋法的依據是線芯（或屏蔽層）電阻均 勻，與長度成比例。下圖3為一典型用法。

 圖3 電橋接線圖

?  ZGH為高壓恒流源。

?  故障電纜為B相線芯，對鋼帶在L1處擊穿。輔助電纜為A相線芯。A、B相線芯截面相同，長度均為L，故障點距測量端的距離為L1。

?  測量夾接至電纜線芯M、X兩端，夾子的兩側分別為電流電位端，均應與電纜可靠連接。

?  r為調節平衡用的10圈電位器，與A、B兩相共同構成電橋，刻度盤讀數為千分比。

?  G為檢流計，電氣平衡零點可調。

?  在遠端通過C型夾專用短路線，短路NY兩端。

L1段電纜線芯電阻為R1，L2段電纜及A相電纜線芯的電阻為R2。與定位電橋構成Murray電橋回路。其電路原理如圖4。

電橋平衡后

圖中

平衡后有

比例臂電阻與10圈刻度盤相連，電阻比例P可由刻度盤讀取，因此：

   由此可見，只要電橋有一定的靈敏度并能平衡，電橋法定位簡單而精確。

    2、測量步驟

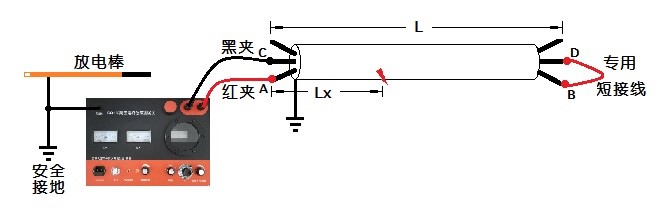

圖5  電橋接線示意圖

（1）用萬用表，搖表或其它耐壓設備確認電纜擊穿狀態，記錄各相線的對地絕緣電阻或擊穿殘壓等數值。

（2）記錄待測電纜長度、型號、截面等參數，沿電纜敷設路徑巡視，在遠端將故障相與故障相可靠短接（接觸電阻越小越好），并留一人在遠端監護，以免高壓傷人。

（3）接線。儀器接地端可靠接至定位現場接地體。放電棒接在接地端。測量首端（紅夾）接在故障線線芯，測量末端（黑夾）接輔助線線芯。

（4）電橋調零。電池開關置“開”，旋轉調零鈕，（若指針偏左，順時針旋轉，指針偏右，逆時針旋轉）。使檢流計指零。此后電池開關及時置“關”。確認電池開關置“關”！在關位置時，不但關閉檢流計放大器電池，同時短路比例電位器，斷開檢流計?？杀苊馍龎喝蓟‰A段的脈沖電流損壞電橋。因此，在電流穩定前，電池開關必須處于“關”位置。

（5）電源接在AC220V。儀器內電源插座接地點懸空，因此，不要求電源線可靠接地。

（6）升壓。首先將高壓調節旋鈕逆時針旋轉至零位，為了使得高壓恒流源從零開始，逐漸升高，防止打開電源開關時，突然有一個較高電壓輸出，保證升壓過程的安全。打開電源開關，電源指示燈亮。

（7）順時針緩慢旋轉高壓調節鈕，觀察電壓表及電流表，直到電流表指示達到8mA左右。若電流不穩定，可繼續升高電壓，保持一段時間，形成穩定電弧或導電區，使測試過程的電流穩定。

（8）平衡調節。順時針旋轉放大旋鈕，逐檔增大靈敏度，至檢流計有明顯偏轉但不過度，旋轉‰刻度盤，使檢流計指零。（若指針偏左，順時針旋轉，指針偏右，逆時針旋轉）。逐檔提高靈敏度，使指針偏轉對‰旋鈕的微小調節敏感即可。

（9）記下此時‰刻度盤的讀數P1‰。應有P1≤500，否則可能由于紅黑夾接反。

（10）降電壓，關閉電源，放電，并經另一人確認。將測量鉗交換位置，（專用短接線C形夾不必更換位置）。重復步驟（4）至（10）得到另一 讀數P2，應有P1+P2=1000。該過程能避免讀數及測量鉗使用上的錯誤，P1+P2不必追求完全等于1000。在9990及1010之間均屬正常。在高壓合閘，無電流輸出，當前靈敏度檔重復調零能得到更為準確的比例。

（11）計算。故障點的位置為：X=2×L×P1‰，應特別注意公式中的“2”，輔助電纜使參與計算的電纜延長了一倍。

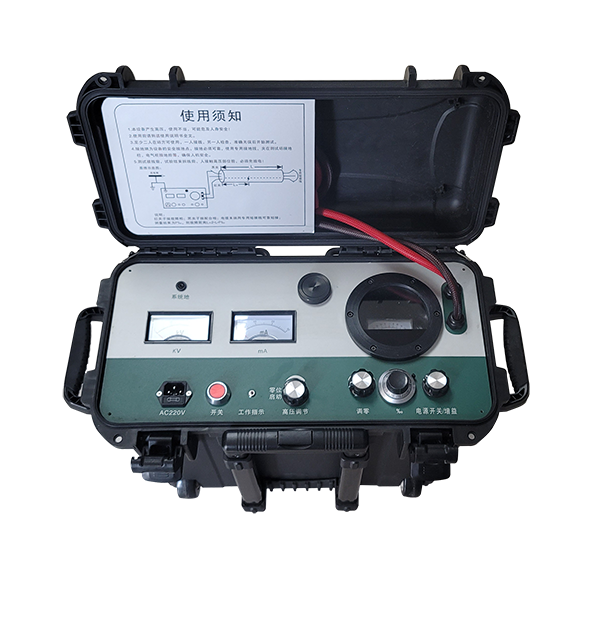

GDBN-DQ016高壓電橋故障測試儀
