測試實例：交聯電纜，故障點二次擊穿放電測試波形

測試地點：西安某某供熱有限公司



測試時間：2006年12月29日。



電纜類型：10KV交聯高壓電纜，運行擊穿。



故障描述：這條10KV的交聯電纜，運行擊穿。現場測試絕緣：用2500V兆歐表測試，A、B、C三相的對地絕緣分別為0.5兆歐、5兆歐、50兆歐



測試過程：




先用閃測儀低壓脈沖法，用0.2微秒脈寬，對故障電纜進行全長測試，分別對OA、OB、OC、AB、AC、CB進行全長測試，6次測試波形基本一致.



測試波形是標準的低壓脈沖法測試波形，圖中，A點是發射脈沖波形，B點是終端頭反射脈沖波形，F(xiàn)點是終端頭二次反射波形，AB、BC間距離是電纜全長，AB=310米，C、D、E處的小反射，估計是接頭反射。



測試全長數據與客戶掌握的數據，基本一致，可以確定是電纜全長。接頭位置客戶資料不清，只能作為后面測試時參考。

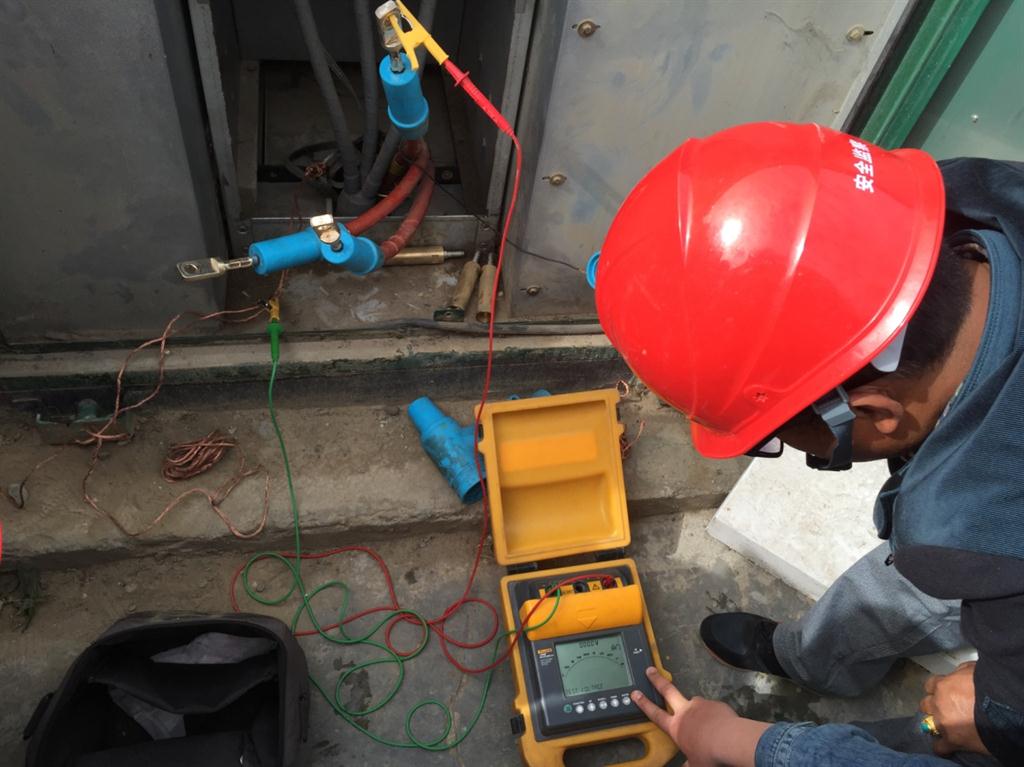

高壓沖閃法測試過程：脈沖法測試完成后，用沖閃法測試，根據故障絕緣情況，先用絕緣電阻較低的A相測試，B、C相接地，電容器2微法20KV,沖擊電壓15KV,后分別用B、C相測試，沖擊電壓10－20KV.




測試波形為故障點二次擊穿放電波形，B處波形為電纜終端反射波形，后面的波形有規律，為故障點擊穿放電波形。AB=310米，代表電纜全長，CD、EF間距離代表故障距離，CD=83米。根據測試波形，基本可以確定故障點距離測試端83米。



故障定點：根據沖閃法測試波形，本故障故障點雖然難以擊穿放電，但是，二次擊穿波形，可以確定故障距離，就算完成了粗測。后面就是故障點精確定點。

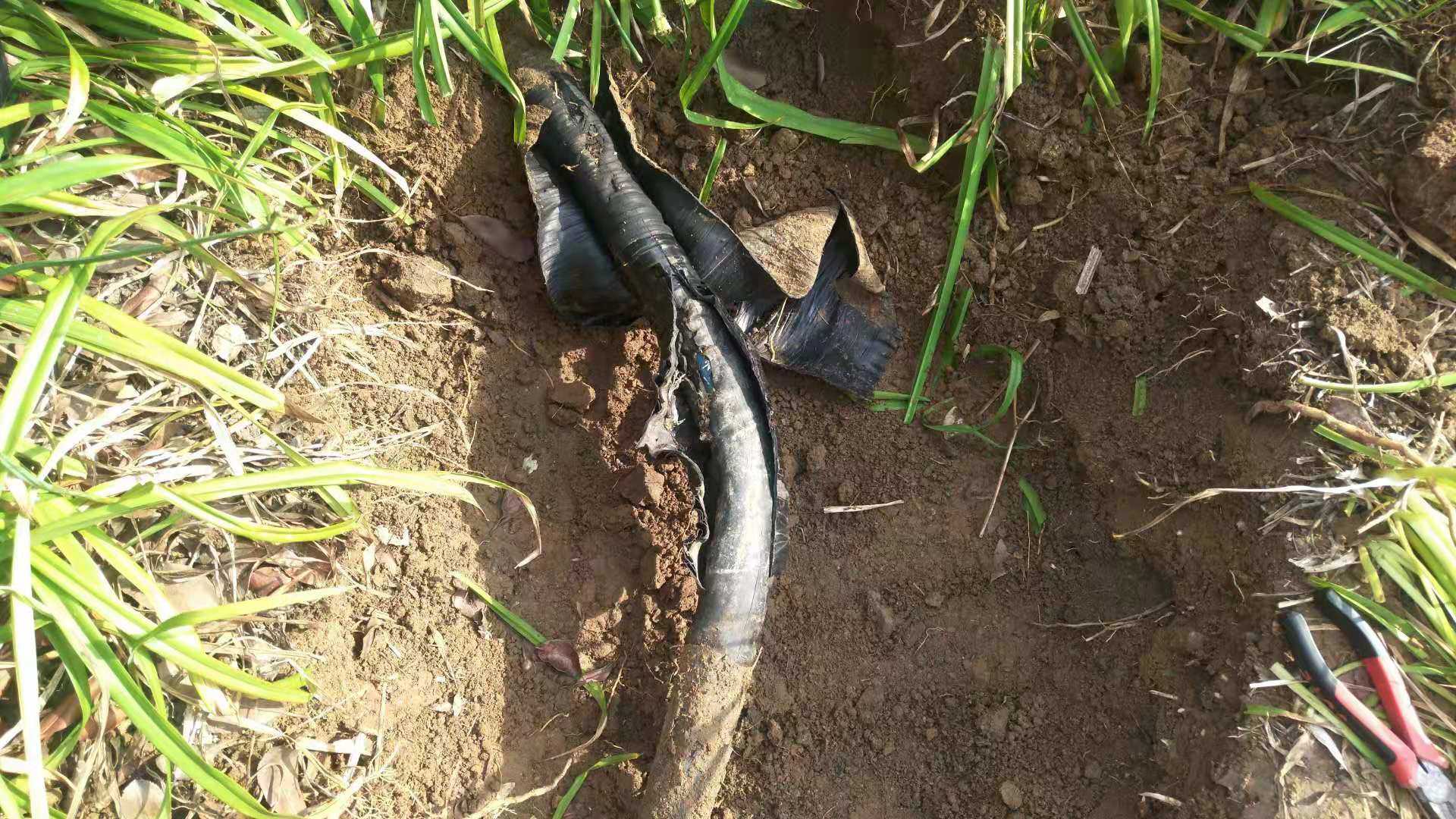

該測試現場，在粗測距離范圍內，正好是堆煤場，定點測試環境比較差。定點只能在煤堆上進行，通過仔細工作，在煤堆上通過聲磁同步定點儀，確定了故障點。

電纜故障測試實例以及測試波形分析（2）
