測試實例：10KV交聯電纜高阻故障測試過程及波形

測試地點：西安電業局某變電站內



測試時間：2019年8月13日



故障類型：該電纜為10KV交聯電纜，運行擊穿，電纜一部分直埋，大部分在電纜溝，電纜全長130m左右，二故障相對地絕緣電阻，用10000V搖表測試為0歐姆，用數字萬用表測試，二故障相對鎧裝絕緣電阻為150M歐姆,為高阻泄漏性故障。

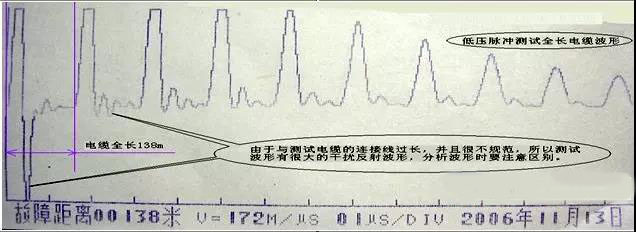

測試過程：由于電纜一頭在電氣控制房下面的地下室內，不好下去進行測試，另外一頭在電線桿上，沒有取下電纜接頭，就斷開兩頭開關，用四根電線從電線桿上分別引下電纜芯線，及鎧裝連線進行測試。先用低壓脈沖方法，分別測試好相對鎧裝、壞相對鎧裝的電纜全長波形，測試結果與測試波形基本相同，測試的電纜全長為138m,測試波形如圖1所示 ：







                      圖1  低壓脈沖測試電纜全長測試波形



在測試波形中，我們可以看到，有許多小的反射波形，是由于連接引線過長引起的干擾反射，所以現場測試時，連接線要盡量短。另外，連接線的長度包含在測試數據內，分析測試波形時要注意。

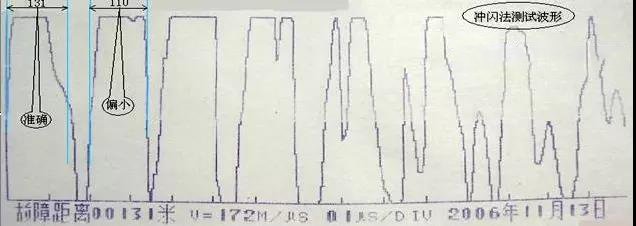

隨后，將另外兩相全部連接到電纜鎧裝，用一根故障相進行高壓沖閃測試，測試波形如圖2所示：




                                 圖2  高壓測試測試波形



波形分析：從測試波形看，前面兩個波形基本上比較標準，后面的波形畸變比較大（與連接線過長有關）。另外，本例中由于故障性質可能比較特殊，不容易擊穿放電，測試波形不容易采集，要多次采樣，調整幅度電位器，才能采集到容易分析的波形。用圖中第一、第二個波形定光標，測試故障距離131m,用圖中第二、第三個波形定光標，測試距離為110m,后來在電纜溝內距終端5m處找到了故障點，說明用圖中第一、第二個波形定光標比較準確。所以，我們定光標時，一般用有明顯放電特征的最前面的波形定光標比較準確（放電特征波形為先向下走后向上走的波形，即為先負后正的波形，如圖中第二到第五個波形都是有放電特征的波形）。
