電纜故障查找及性質診斷與測試方法的選擇
時間: 2022-11-30 21:48 瀏覽次數:
對電纜的絕緣情況和線芯情況測試的過程,就是對故障性質的診斷過程。診斷后按電纜的絕緣電阻和線芯情況對故障進行分類,然后根據不同的故障性質類型選擇不同的測試方法。

電纜故障性質診斷與測試方法的選擇


        對電纜的絕緣情況和線芯情況測試的過程,就是對故障性質的診斷過程。診斷后按電纜的絕緣電阻和線芯情況對故障進行分類,然后根據不同的故障性質類型選擇不同的測試方法。
       (1)開路故障 電纜有一芯或數芯導體開路或者金屬護層(鋼鎧)斷裂的故障。單純的開路故障并不常見,一般都伴有經電阻接地現象的存在,這類故障可選用低壓脈沖法測距。對于經電阻接地的開路故障,也可選用脈沖電壓法或脈沖電流法進行測距,接地電阻較高的還可選用二次脈沖法進行測距。
       經電阻接地的開路故障的定點一般選用聲測法或聲磁同步法,而對于完全開路而不接地的電纜故障,定點時可以按閃絡性故障對待。
      (2)低阻故障或短路故障 電纜的一芯或數芯對地絕緣電阻或者線芯與線芯之間絕緣電阻低于幾百歐姆的故障。高阻故障與低阻故障的區分原則是:用低壓脈沖法測試時能否清楚識別出故障點的低阻反射波。一般能識別的就是低阻故障,不能識別的就是高阻故障。而這個電阻臨界點一般就在幾百歐姆左右。
一般常見的有單相低阻接地、二相短路并接地及三相短路并接地等。該類故障可以用低壓脈沖法測距,也可以選擇用脈沖電壓法或脈沖電流法測試故障距離。

電纜故障性質診斷與測試方法的選擇

電纜故障查找及性質診斷與測試方法的選擇


        在向這種電阻接近為零的低電阻故障或短路故障的電纜中施加高壓脈沖使之擊穿放電時,故障點處的放電電弧很不容易產生,故障點的放電脈沖波形可能沒有多次反射,在儀器的顯示屏上只能看到高壓設備的發射脈沖和故障點的放電脈沖兩個波形(在低壓電纜故障查找時常見)。而又由于故障點放電電離時間(放電延時)的存在通過這兩個波形得到的距離一般是大于故障距離的,所以用脈沖電壓法或脈沖電流流測得的低阻故障距離的精度不如直接用低壓脈沖法測得的距離精度高。
         對這種故障的一般做法是:用低壓脈沖法測距,必要時可再用脈沖電流法或電橋法驗證一下。
考慮到這種故障加沖擊高壓時可能有放電聲音,也可能沒有放電聲音,所以對這類故障定點的常用做法是:先用聲測法和聲磁同步法定點,當故障點確實沒有放電聲音時再考慮用音頻信號感應法或跨步電壓法定點。
        (3)高阻故障 電纜的一芯或數芯對地絕緣電阻或者線芯與線芯之間絕緣電阻低于正常值但高于幾百歐姆的故障。
        這類故障情況的發生概率比較高,占電纜故障的 80%左右。雖然這類故障的電阻不是很低,但直流電壓卻加不上去。對于這類故障,一般采用脈沖電流法或脈沖電壓法中的沖擊閃絡方式測量,或者用二次脈沖法測量。有時由于故障點處受潮或進水在絕緣電阻大于幾百歐姆時,用低壓脈沖方式的比較法也能測出故障距離。
        對這種故障一般的做法是:先用低壓脈沖方式中的比較法測量,看能不能測出可疑的故障波形,然后再用二次脈沖法、脈沖電流法或脈沖電壓法測量。當低壓脈沖法測得的故障距離和脈沖電流法(或脈沖電壓法)測得的故障距離差不多時,按低壓脈沖測得的故障距離去定點;當兩個距離相差比較遠時就按脈沖電流法或脈沖電壓法測的故障距離去定點。如果用二次脈沖法能測出故障距離,就以二次脈沖法測得的距離為準。
       向存在這類故障的電纜中施加足夠高的高壓脈沖時,故障點處一般都會產生比較大的放電聲音,所以對這類故障定點時,一般采用聲磁同步法。
      (4)閃絡性故障 電纜的一芯或數芯對地絕緣電阻或者線芯與線芯之間的絕緣電阻值非常高,但當對電纜進行直流耐壓試驗時,電壓加到某一數值,突然出現絕緣擊穿的現象。這類故障稱之為閃絡性故障。
      這類故障不常見,一般在進行預防性試驗中出現。該類故障用脈沖電流法或脈沖電壓法中的直閃方式測距最好,但由于該類故障加直流電壓放電幾次后就可能會轉化成高阻故障,所以這類故障在實際測試時還是采用二次脈沖法或脈沖電流法和脈沖電壓法中的沖閃方式測試故障點的距離為好。
      對這類故障定點方法的選用同高阻故障。但這類故障常常是封閉性的,從故障點傳出的放電聲音通常比較小,會給故障定點工作帶來一定的困難。
      (5)電纜主絕緣的特殊故障 在用脈沖法測試電纜的故障時,會遇到一種沒有反射脈沖或反射脈沖波形比較亂的故障,以下幾種情況容易產生這類故障。
      1)大范圍進水受潮的電纜。
      2)故障點處的護層和銅屏蔽層因制造工藝不良或被燒焦而長距離缺失的電纜。
      3)較長的、中間接頭較多的低壓電纜。
      4)單芯無鋼帶且屏蔽材料是銅皮的電纜。
      對這類故障施加脈沖電壓使故障點放電時,故障點放電脈沖的反射信號在傳播過程中,被大量衰減或被加人大量阻抗不匹配點的反射信號,使得儀器很難真正接收到故障點的反射脈沖波形或接收到的波形比較亂。這時可以選用電橋法測試這類故障的故障距離。
      (5)單芯高壓電纜護層故障 單芯高壓電纜的護層故障是電纜的金屬護層和大地之間發生絕緣不夠的現象,絕緣不好的兩者之間只有一個金屬相(鋁護套),另一相是大地,而大地的衰減系數很大,在測量故障距離時,使用脈沖法能測量的范圍很小,所以脈沖法不太適合測試這類故障,同樣需選用電橋法測試這類故障的故障距離。

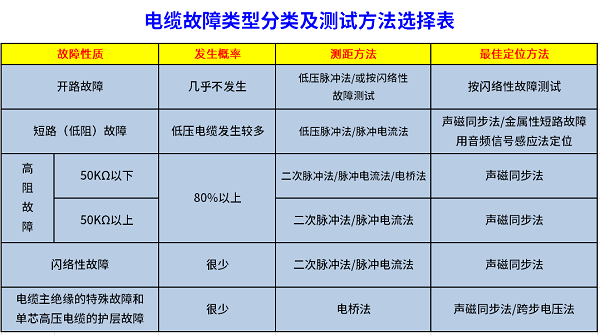

      各種類型的電纜故障所需選用的測試方法見下表:

電纜故障類型分類及測試方法選擇表

電纜故障類型分類及測試方法選擇表
