電纜故障測試儀的測距方法（一）
時間: 2022-12-04 22:35
瀏覽次數：
電纜故障測距是測量從電纜的測試端到故障點的電纜線路長度。測試方法的選擇在目前的實際測試中，首選的是用低壓脈沖法測試故障距離
對于發生故障的電纜，首先第一步需要確定電纜的故障類型，診斷完故障性質并選定測試方法后，接著就要進行電纜故障查找的第二步-一故障測距。
故障測距是測量從電纜的測試端到故障點的電纜線路長度。測試方法在目前的實際測試中，首選的是用脈沖法測試故障距離，對于用脈沖法無測試回波的特殊的主絕緣故障和護層故障，可以考慮用電橋法進行測距。以下分節詳細介紹幾種主要的測距方法。.
第一節 低壓脈沖法

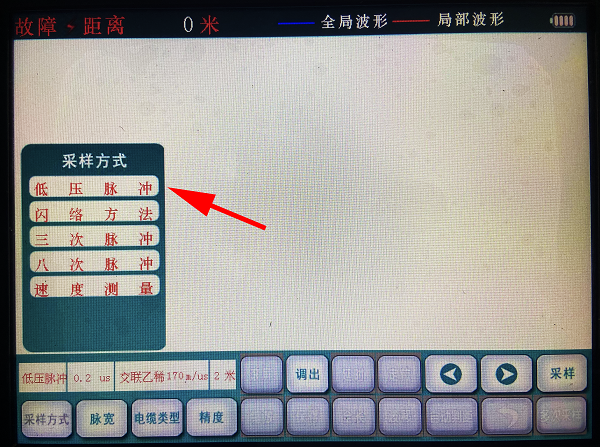

電纜故障測試儀之低壓脈沖法
1. 適用范圍
低壓脈沖法又稱雷達法，主要用于測量電纜的開路、短路和低阻故障的故障距離;同時還可用于測量電纜的長度、波速度和識別定位電纜的中間頭、T形接頭與終端頭等。
2. 測試原理
在測試時，從測試端向電纜中輸人一個低壓脈沖信號，該脈沖信號沿著電纜傳播，當遇到電纜中的阻抗不匹配點時，如:開路點、短路點、低阻故障點和接頭點等，會產生折反射，反射波傳播回測試端，被儀器記錄下來，如圖 1 所示。

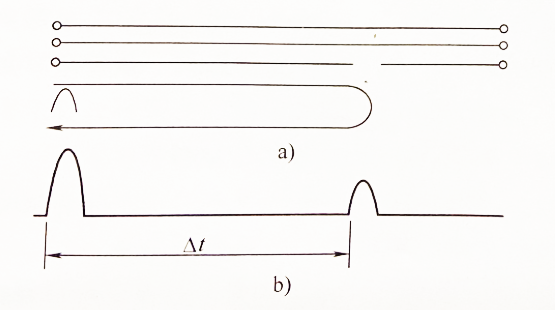

低壓脈沖測試方法反射原理圖
a）電纜 b)波形圖
假設從儀器發射出發射脈沖到儀器接受到反射脈沖的時間差為 Δt，也就是脈沖信號從測試端到阻抗不匹配點往返一次的時間為 Δt，同時如果已知脈沖電磁波在電纜中傳播的速度是 v，那么根據公式 l=v·Δt/2 即可計算出阻抗不匹配點距測量端的距離山的數值。
